二ブリング曲げの大幅削減に成功しました。
量産、納期対応も可能となりました。

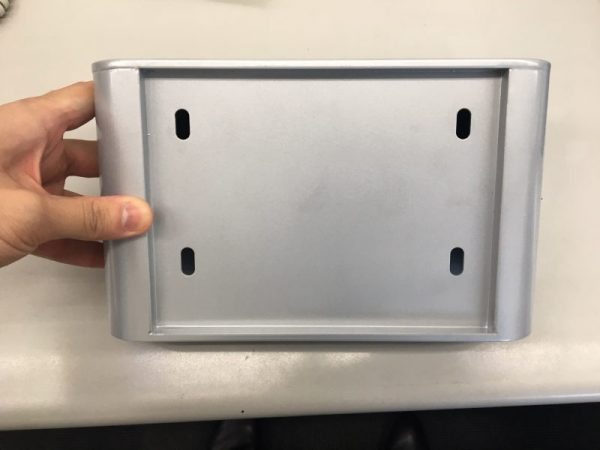

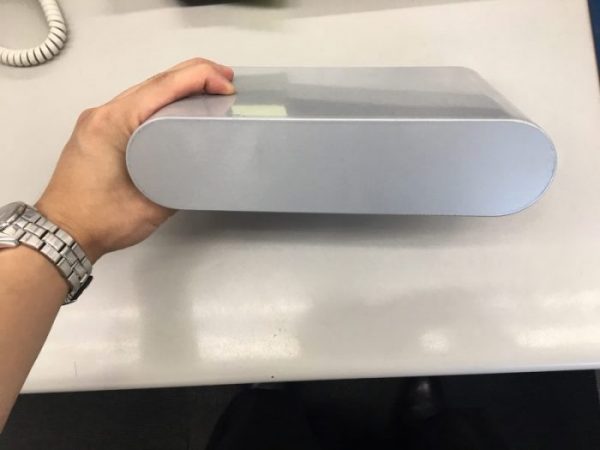

下記、製品を3次元パイプレーザー加工機の強みを活かしVA致しました。

従来の加工方法は切板からブレーキで二ブリング曲げを行っていました。

この製品はU曲げ部品を二つ使っていますので、一つ当たり40曲げx2個＝80曲げが必要となり、

加工に多くの時間を費やしていました。





以下、3次元パイプレーザー機でのVA加工となります。

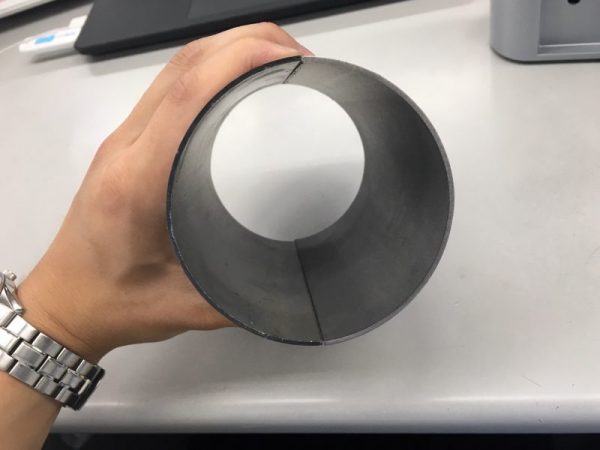

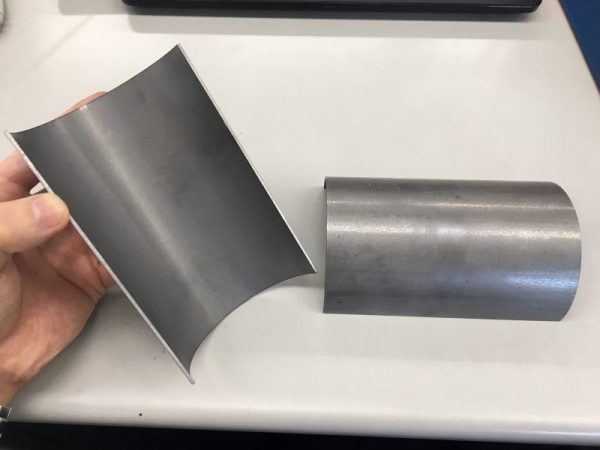

レーザー加工でパイプを半割にします。

しかし、このままですと内部応力により歪が出ているので、ブレーキで調整を行います。

微調整は必要ですが、通常の工程では40回だった曲げが、わずか1回の曲げで完成となり大幅な工数削減となりました。
